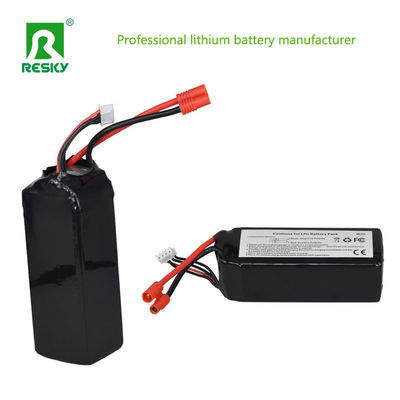

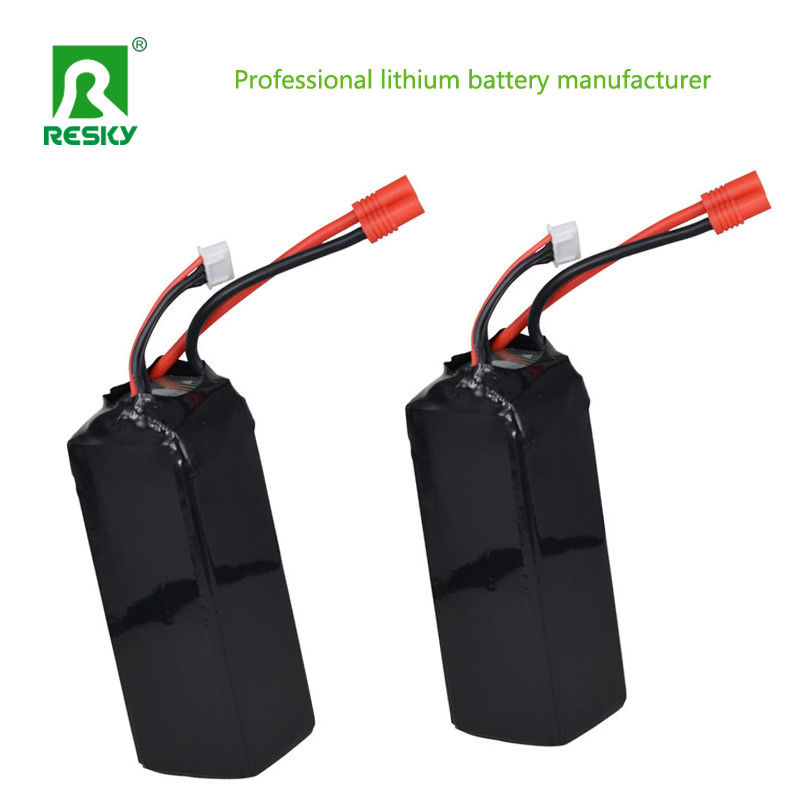

RC Lipo Pil Paketi 7.4v 14.8V 4200mAh 25c 35c RC Drone Lityum-Ion Pil

Üretim aşamaları:

Elektrot malzemelerinin hazırlanması

Karıştırma ve çamur hazırlama: Etkin malzemeler, bağlayıcılar, iletken maddeler ve çözücüler belirli bir sırada ve koşullarda karıştırılarak istikrarlı bir süspansiyon oluşturur.

Kaplama: Çöplük, akım toplayıcısı olarak hizmet veren alüminyum veya bakır folyo üzerine tekel olarak kaplanır. Kaplanmış folyo, solventin çıkarılması için kurutulur ve pozitif ve negatif elektrotlar oluşur.

Elektrot İşleme

Dökme ve Baskı: Kaplı ve kurutulmuş elektrotlar yoğunluklarını arttırmak ve aktif malzeme ile akım kolektörü arasında iyi bir temas sağlamak için basılır.

Kesmek: Elektrotlar, daha sonra pil hücresine monte edilmesi için gerekli genişliğe kesilir.

Tab kaynak ve koruma: Elektrotlara tuşlar kaynaklanır ve yalıtımı sağlamak ve kısa devreyi önlemek için koruyucu bant uygulanır.

Hücre Montajı

Yükleme veya sarma: Pil türüne bağlı olarak (çanta, silindir veya prizmatik), elektrotlar ve ayırıcılar ya yığılır ya da pil hücresini oluşturmak için birbirine sarılır.

Yükleme: Elektrotların ve ayırıcıların sırayla yığıldığı torba hücrelerinde yaygın olarak kullanılır.

Döner: Elektrotların ve ayırıcıların bir mandrel etrafında sarıldığı silindirli ve prizmatik hücrelerde kullanılır.

Elektrolit Enjeksiyonu: Elektrolit, elektrokimyasal reaksiyonları kolaylaştırmak için hücreye enjekte edilir.

Mühürleme: Hücre sızıntı ve kirlenmeyi önlemek için mühürlenir.

Eğitim ve Deneme

Formasyon: Hücre, aktif hale gelmesi ve negatif elektrot üzerinde istikrarlı bir katı elektrolit ara fazı (SEI) oluşturması için ilk şarj ve boşaltma döngüsüne maruz kalır.

Deneme: Hücre, şartlara uygun olduğundan emin olmak için voltaj, kapasite, iç direnç ve güvenlik performansı için test edilir.

Modül montajı (batarya paketleri için)

Hücre Sıralama ve Eşleşme: Hücreler, pil paketi içinde tutarlılığı sağlamak için performanslarına göre sıralanır ve eşlenir.

Modül Montajı: Sıralanan hücreler, istikrarlı ve güvenilir performans sağlamak için yalıtım, kaynak ve bağlantı süreçleriyle modüllere monte edilir.

BMS Entegrasyonu: Batarya yönetim sistemi (BMS), güvenli ve verimli çalışmayı sağlamak için batarya paketinin durumunu izlemek ve yönetmek için entegre edilmiştir.

Paketin Montajı ve Test Edilmesi

Paketleme: Modüller, ek koruma, yalıtım ve bağlantı işlemleri ile nihai pil paketi haline monte edilir.

Deneme: Pil paketi kapasite testi, iç direnç testi, döngü ömrü testi ve güvenlik performansı testi dahil olmak üzere kapsamlı testlere tabi tutulur.Gerekli özellikleri ve performans standartlarını karşılamasını sağlamak için.

Paketleme ve Nakliye

Paketleme: Akü paketinin taşıma ve depolama sırasında korunması için paketlenmiştir.

Denizcilik: Paketlenmiş pil paketi daha sonra müşteriye gönderilir.
